Pengujian baterai Panasonic Tesla NCR21700A 5000mAh
Spesifikasi detil dari supplier :
Merk / Brand : Panasonic / Tesla
Tipe Baterai : Li-ion Standar 4.20v
Jenis Ukuran : 21700
Terminal Positif : Flat Top
Jenis Proteksi : Non Protected
Kapasitas Nominal : 5000mAh
Detil fisik :
Dimensi asli dengan jangka sorong : diameter 21 mm x panjang 70.7 mm
Kode produksi / tulisan tertera pada baterai diuji : TSL MAF08194933
Uji hambatan dalam :
Internal Resistance 9mΩ – 13mΩ menggunakan SM8124A pada tegangan SoC 3.45v.
Uji discharge / pengurasan :
Dengan pembebanan 1000mAh 0.2C menggunakan RIGOL DL3031A didapatkan kapasitas total 4850.21mAh 16.652Wh. Uji dilakukan pada tegangan awal 4.1920V dan cut-off 2.5000v dalam waktu selama 4:50:49.

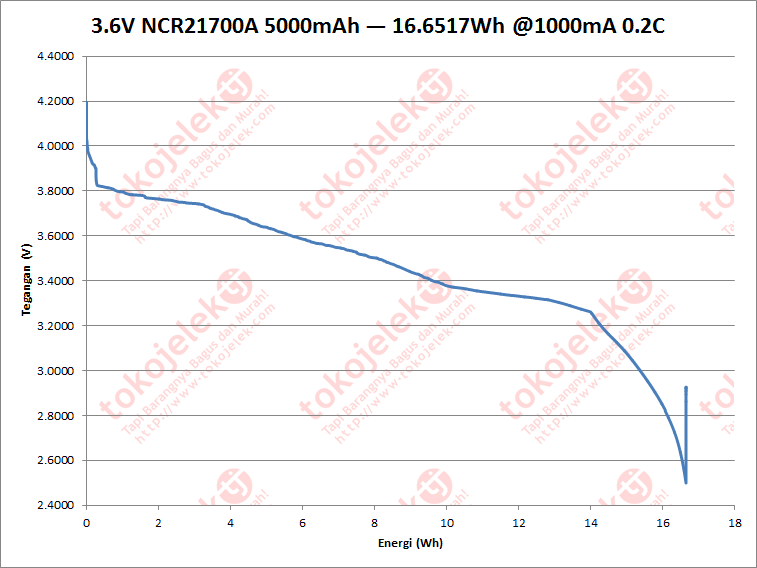

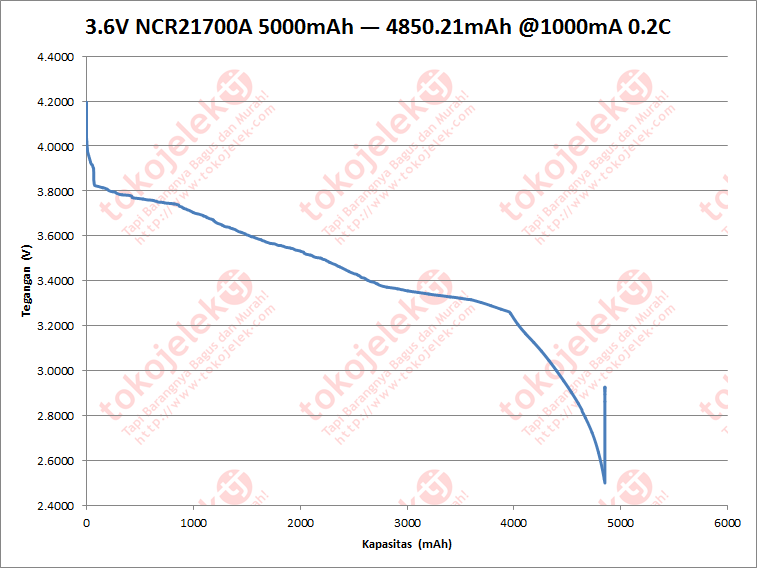

Grafik profil discharge / pengurasan :
Berikut adalah grafik hasil pengurasannya
Kesimpulan :
Hasil pengujian hambatan dalam dan kapasitas hampir mirip Panasonic Tesla NCR21700, drop voltage pada pembebanan 1000mA terlihat turun ke sekitar 3.9V diawal dan terjun ke sekitar 3.8V. Walau hambatan dalam kecil, tetapi bagus ini untuk beban 1000mA atau lebih kecil. Cocok untuk powerbank, energy storage, dll. Untuk penggunaan lain-lain seperti rokok elektrik / vape, kendaraan listrik / electric vehicle, senter / flash light, masih menunggu hasil uji maupun review lanjutan. Akan di update jika ada data tambahan.
